探工地 | 实拍东方一品水电现场，这样排管布线让家更“走心”

说到装修中大家最担心的环节，那一定是水电部分了，但水电应该怎么看?如何区分好与不好?，想必还是有些业主不是太了解，那么今天，小美就借这次探工地的机会，来详细给大家说说，什么样的水电排布才是规范施工吧!

工地地址：东方一品

工程进度：水电阶段

施工方式：全包

监理：范立红

定位

首先要根据电路的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

开槽

定位完成后，电工根据定位和电路走向，开布线槽。线路槽很有讲究，要横平竖直。不过，规范的做法，尽量少开横槽，会影响墙的承受力。

开槽深度应一致，一般为PVC管直径+10mm，要求槽线笔直。首先在墙面弹出控制线后，再用云石机切割墙面人工开槽。

线管

线管有冷弯管和PVC管两种，最好用315重型PVC管，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

为防止信号干扰，强弱电的间距应为500mm，但很多施工达不到这个标准。如果达不到，就要对弱电进行屏蔽处理。

弯管

冷弯管要用弯管工具，弧度应该是线管直径的6倍，先排管，后用钢丝穿过，便于以后线路升级、维修。PVC管应用管卡固定，它的接头均用配套接头，用PVC胶水粘牢，弯头要用弹簧弯曲，穿着绝缘鞋操作是很规范的。

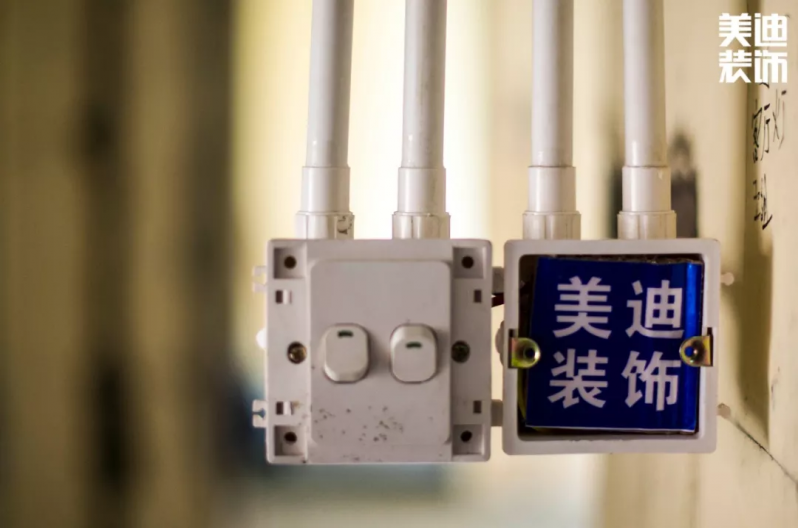

厨房、卫生间属于潮湿场所，应安装密封良好的防水插座，开关安装在门外侧的墙体上;同时由于接地保护的电器较多，应多安装三孔插座。

电线排布完后，监理还要用摇表认真验收，各类开关插座及排布位置要认真检查，是否有漏排或排布不合理情况。

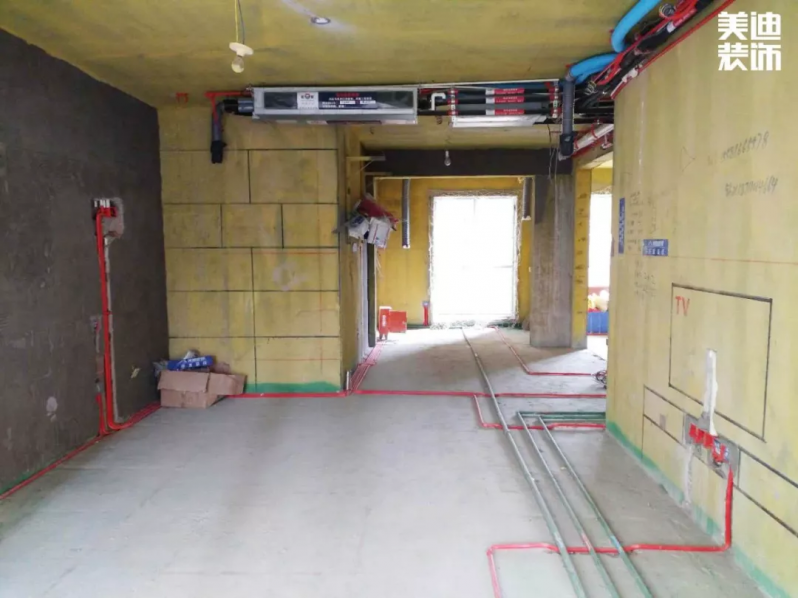

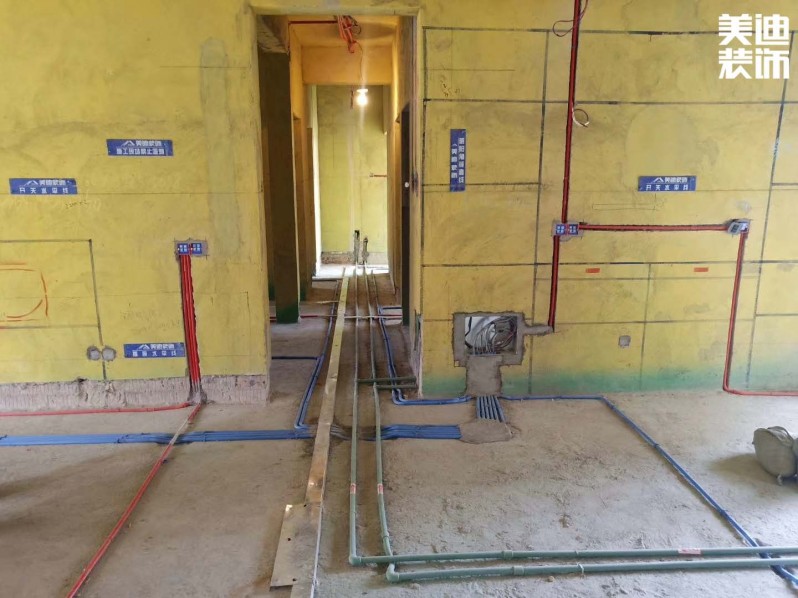

pvc线管布局

美迪施工小课堂

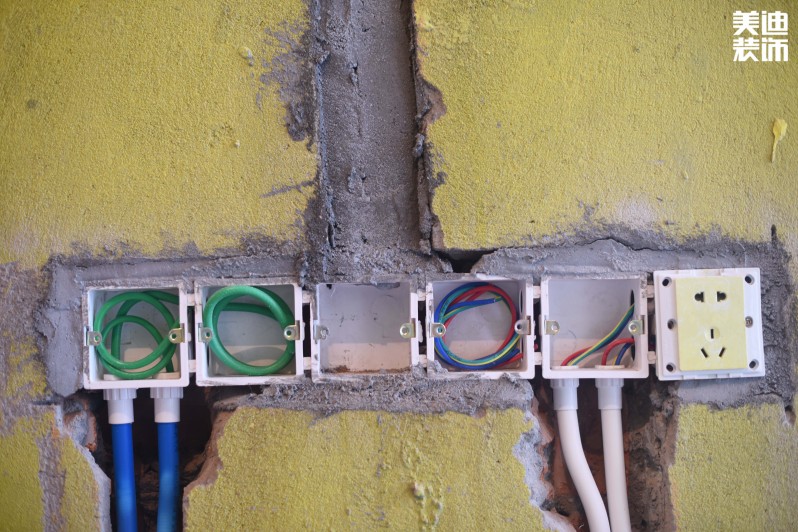

① 导线再管内严禁接头，接头应在接线盒内，严禁强弱电走一根管。

② 导线必须分色：红色为火线，蓝或绿为零线，双色为地线，白色为控制线。

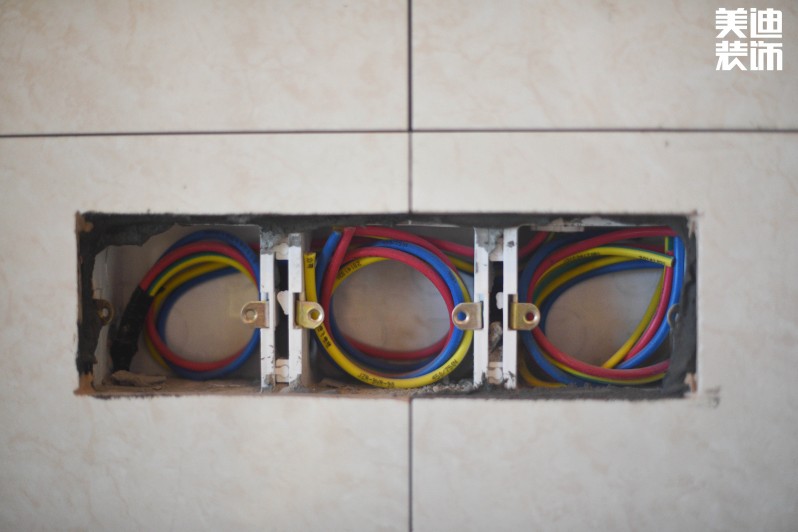

③ 导线在开关盒、插座盒内留线不应小于15公分，卷成圈放在盒底，线头包好，用保护膜盖好。

④地线与公共导线通过盒内不可剪断直接通过，也应留一定余地。
